örvényszivattyú
(járókerék, radiális átömlésű, axiális átömlésű, félaxiális átömlésű,
szívómagasság, nyomómagasság, szállítómagasság)

Az áramlástechnikai gépek munkagép csoportjába tartozó szivattyú típus.

Cseppfolyós anyagok szállítására és a szállított közeg munkavégző képességének (energiájának) növelésére szolgál.

A járókerék kialakítása a szállított folyadék mennyiségétől, tulajdonságaitól és a szükséges nyomómagasságtól függ.
Radiális átömlésű járókereket nagy szállítómagasság esetén alkalmaznak.
Kis-és közepes nyomásnál félaxiális átömlésű járókerekeket alkalmaznak.
Nagy folyadékmennyiség szállításánál és kis szállítómagasságnál az axiális átömlésű járókerekeket használják.

radiális átömlésű járókerék	axiális átömlésű járókerék	félaxiális átömlésű járókerék

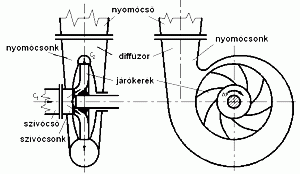

Az örvényszivattyú működési elve a következő:
A járókerék lapátjai forgás közben erőt fejtenek ki a folyadékra. A folyadék a tehetetlensége folytán a centrifugális erő hatására közép felől a kerület felé áramlik és a járókerékből kilépve a csigaházba kerül. Ezáltal nyomáscsökkenés jön létre, ami biztosítja a folyadék folyamatos áramlását. A folyadék folyamatos mozgását az alsó víztér felszínén lévő atmoszférikus nyomás biztosítja. A folyadék a járókereket elhagyva nagy mozgási energiával rendelkezik, a csigaház bővülő keresztmetszete a diffúzor hatásával biztosítja, hogy a folyadékáramlás sebessége csökkenjen. A folyadék mozgási energiájának nagysága biztosítja a szükséges nyomómagasságot, ezt a diffúzorral is lehet befolyásolni.

Folyadékszállítás örvényszivattyúval
h1 = szívómagasság
h2 = nyomómagasság
H = szállítómagasság

Az örvényszivattyúk gázok továbbítására nem alkalmasak, működésükhöz fel kell tölteni folyadékkal.

Az örvényszivattyúk közé tartoznak a nagyon elterjedt centrifugál-szivattyúk.
