csapágy
(hordozó-, radiális-, támasztó-, axiális-, csúszó-, sikló-, gördülő-, golyós-, görgős-, kúpgörgős-, tűgörgős-, önbeálló-)
Tengelyen kialakított hengeres csap ágyazására, alátámasztására használt szerkezet.
Olyan gépelem, amely tengelyek, forgórészek alátámasztására szolgál.
Öveges tanár úr szemléletesen foglalkozik a "csapágyak fizikájával" a Fizika részben ... súrlódás / Mi az igazság a kerék körül?
Felosztásuk két fő szepont szerint történik.
A terhelés (erőhatás) iránya szerint
- hordozócsapágyak (radiáliscsapágyak) a sugárirányú terhelés
felvételére
- támasztócsapágyak (axiáliscsapágyak) tengelyirányú terhelés
felvételére
A baloldali képen egy radiális kúpgörgős csapágy, a jobboldalin egy axiális kúpgörgős csapágy látható
Az érintkező felületek szerint
- csúszócsapágyak (siklócsapágyak), amelyekben a felületek egymáson
vagy a köztük lévő olajrétegen csúsznak
- gördülőcsapágyak, amelyekben az álló és mozgó felületek közé gördülő
testeket helyeznek el. (A gördülő elem szerint megkülönböztetnek golyóscsapágyakat,
görgőscsapágyakat, kúpgörgőscsapágyakat, tűgörgőscsapágyakat)
.

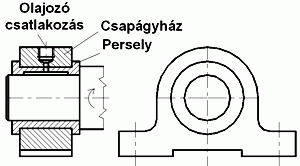

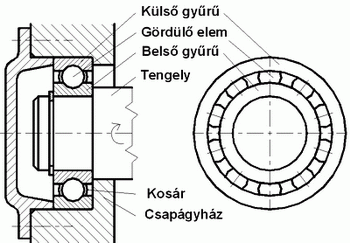

Egy sikló (baoldali ábra) és egy (egysoros mélyhornyú) golyóscsapágy (jobboldali ábra) felépítése.
 |
|

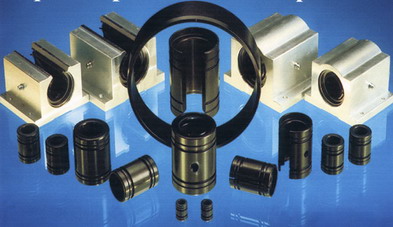

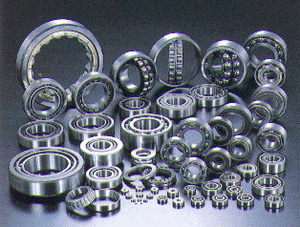

A baloldali képen különböző sikló csapágyak, a jobboldalin gördülő csapágyak láthatók
Hosszú,
deformálódó, pontosan nem szerelhető tengelyek ágyazására úgynevezett (ön)beállócsapágyakat
alkalmaznak.
A képen duplasoros önbeállócsapágyak láthatók
