Kirchhoff-törvények
(Kirchhoff I. törvénye, Kirchhoff II. törvénye)

Az egyenáram-elméletre vonatkozó törvények, amelyeket Gustav Kirchhoff német fizikus fogalmazott meg 1846-ban.
A töltés és energiamegmaradásból következő törvények rendkívül hasznosak az áramköri számításokban.

Kirchhoff I. törvénye szerint az áramkörök csomópontjaiba be- és kifutó áramok összege egyenlő.

SI = 0

Az eredő ellenállás Kirchhoff első törvényéből vezethető le.

I = I₁ + I₂ + I₃ + ...

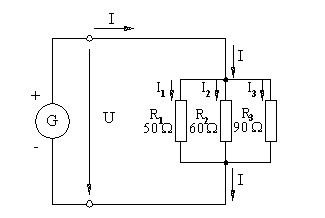

Ellenállások párhuzamosan kapcsolása esetén az eredő vezetés egyenlő az egyes vezetések összegével.

Két párhuzamosan kapcsolt ellenállásra az eredő ellenállást az alábbi képlet alapján számolhatjuk ki:

Kirchhoff II. törvénye azt mondja ki, hogy zárt áramhurkok mentén a feszültségek összege zérus.

SU = 0

I R_e = I(R₁ + R₂ + R₃ + ... )

R_e = R₁ + R₂ + R₃ + ...

Sorosan kapcsolt ellenállások eredő ellenállása egyenlő az ellenállások összegével.

Két sorosan kapcsolt ellenállás esetén:
